Objectifs des études harmoniques
L'étude harmonique a pour objectifs d'identifier les équipements dits "pollueurs" sur tout réseau et d'analyser les conséquences de leurs fonctionnement sur la qualité de l'onde.
Selon les puissances mise en jeu et les techniques de modulation des convertisseurs, les courants injectés peuvent être déformés et amener une déformation de la tension par résonance. Le calcul des taux de distorsions en tension aux différents noeuds permet d'évaluer le degré de pollution harmonique.
A l'issue du calcul des différents paramètres, la définition des systèmes de filtrage sera éventuellement jugée nécessaire afin de ramener les taux de distorsion dans une plage admissible par les éuipements selon les normes en vigueur.
Les systèmes de filtrage passif par filtre ou par confinement par l'utilisation de transformateurs à couplages particuliers seront étudiés.
Prestations réalisées
- Modélisation du réseau selon les configurations de fonctionnement retenues
- Modélisation des générateurs harmoniques selon le spectre

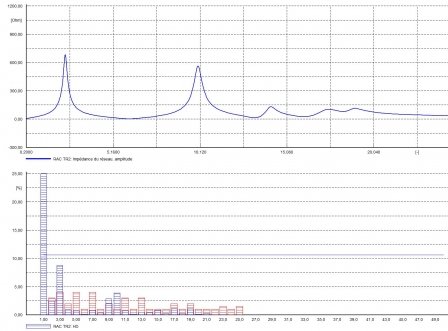

- Calcul des taux de distorsion en tension et courant aux différents nœuds
- Vérification des taux d'harmoniques injectées sur le réseau de distribution ou de transport
- Calcul du déclassement des transformateurs de puissance
- Réduction des harmoniques par emploi de transformateurs à couplage particulier
- Définition des systèmes de filtrage passifs.
