Objectifs des modélisations de lignes et calcul d'intensités admissibles
Etape clef d'une conception de réseau, le cheminement des liaisons HT-A et BT amène à une définition des modes de poses et par conséquent, une intensité admissible dans chaque circuit. La définition des coefficients de correction résultants permet de définir la section des différentes liaisons vis à vis du transit de puissance.

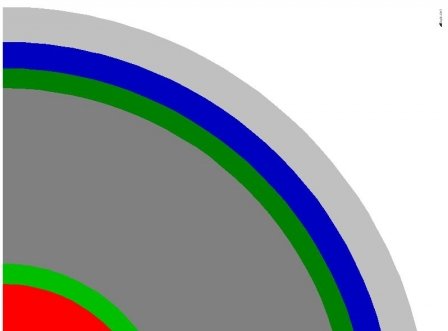

Pour certaines liaisons, HT-B par exemple, une modélisation fine des caractéristiques intrinsèques du câble selon IEC 60287 permet de définir une intensité admissible maximale selon l'environnement (pose enterrée,...).
Les différentes liaisons HT & BT nécessitent une validation de la section vis à vis des courts-circuits et des chûtes de tension.
La modélisation des lignes aériennes ou câbles permet de donner les valeurs d'impédances directes et homopolaires selon la disposition des faisceaux et des distances par rapport au sol et aux structures métaliques des pylones. Ces résultats sont utilisés pour le calcul du transit de puissance et des défauts.
Exemples de prestations réalisées
- Définition des modes de pose des liaisons
- Calcul des intensités admissibles selon NF C15-100; C13-200.
- Modélisation détaillée des liaisons HT-A et calcul des intensités admissibles selon IEC 60287.
- Tenue thermique des liaisons au court-circuit
- Calcul des chûtes de tension en régime statique et dynamique.
- Courants admissibles dans les écrans
- Modélisation des lignes aériennes et disposition des faisceaux. Calcul des impédances équivalentes.
- Mise à la terre des câbles HT-A.
