Objectifs des études de court-circuit et de sélectivité
A partir du plan de protection créé ou transmis par le client, nous assurons la modélisation du réseau et effectuons le calcul des différents court-circuit et défauts terre aux divers nœuds du réseau.
Les défauts calculés selon les configurations de fonctionnement retenues, nous définissons les règlages à intégrer dans les relais de protection. Les phénomènes dynamiques tels que démarrage de moteur sont pris en considération pour la définition des réglages.

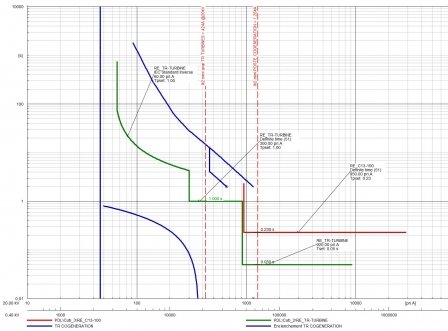

A l'issu des réglages définis, nous définissons les différentes temporisations en vue d'assurer la sélectivité entre chaque étage de protection. Les sélectivités logiques seront intégrées si jugées nécessaires.
Prestations réalisées
- Modélisation du réseau selon les configurations de fonctionnement retenues
- Dimensionnement des transformateurs de courant
- Calcul des courants de court-circuit maximum pour le design du poste
- Calcul des courants de court-circuit minimum pour le réglage des systèmes de protection
- Mise en oeuvre de la sélectivité
- Adéquation des protections à maximum de courant avec les protections en tension
- Edition des carnets de réglages
- Normalisation IEC60909, IEC61660
